熱脱着とは、固体の吸着剤や試料基質に吸着した揮発性・半揮発性有機化合物（VOCs/SVOCs）を加熱して放出し、キャリアガスで分析装置（ガスクロマトグラフィー（GC）やガスクロマトグラフィー・質量分析法（GC/MS））に運び、検出する試料前処理技術である。本質的には溶媒を用いない抽出・濃縮技術であり、環境、職業衛生、材料、食品、法医学などの分野で広く用いられている。
空気はサンプリングポンプによってサンプルチューブに送り込まれ、有機物は吸着剤に吸着されます。サンプルチューブを加熱すると、有機物は吸着剤から放出され、冷阱チューブに集積・濃縮されます。冷阱チューブは急速に加熱され、サンプルは気相注入口に解吸されて分析されます。
●特許技術：サンプルチューブが360度円筒接触加熱により、サンプルの脱着が完全に行われ、残留物がありません
●特許技術：冷阱熱気流による瞬時脱着により、脱着速度が速く、ピーク形状が鋭く、感度が高くなります。
●冷阱温度範囲：-40℃～400℃
●二次脱着により、感度が高く、再現性が良く、分析範囲が広い
●2段階の分流により、測定可能な濃度範囲が広い（ngレベルからugレベルまで測定可能）
●自動リークテスト、自動水蒸気吹き出し

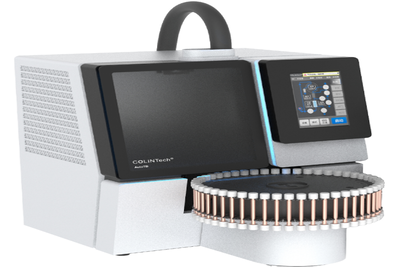

●50本の自動サンプルチューブ転送システムで、自動的にキャップの脱着が可能です
●電子圧力制御および電子流量制御のアクセサリーをオプションで選択できます。圧力および流量の調整がより便利で、制御がより精密になります。
●10個のメソッドを保存でき、異なるメソッドを選択して、編集した順序で実行できます
●サンプル回収機能を有し、サンプル回収率は90％以上です
●任意のブランドのGC、GC/MSと併用可能です
モデル | AutoTD A | AutoTD 50S | ||
サンプル数 | 50ビット | 50ビット | ||
脱離温度制御範囲 | レベル1の脱離 | 50~400℃ | 50~400℃ | |
二次脱離 | -40~400℃ | N/A | ||
一次脱離熱処理方式 | 360°円筒状加熱 | 360°円筒状加熱 | ||
バルブ注入温度制御範囲 | 50~300℃ | 50~300℃ | ||
配管温度制御範囲 | 50~300℃ | 50~300℃ | ||
冷阱の温度制御範囲 | -40~400℃ | 30℃~390℃ | ||
温度制御精度 | <±0.1℃ | N/A | ||
脱着率 | ≧95% | ≧95% | ||
物理条件 | 室温 | 5℃~32℃ | 5℃~32℃ | |
湿度 | 75% | 75% | ||
広い | 410mm | 410mm | ||
深く | 550mm | 550mm | ||
高い | 510mm | 510mm | ||
重量 | 45kg | 45kg | ||
パフォーマンス指標
| 脱着効率：試料による差別効果は認められず、脱着効率は95％以上である（対象物：正十六烷、トルエン）。実験方法はISO 16017-1:2000を参照。FID法における正十六烷とトルエン（同じ濃度）の脱着効率は95％以上であり、同じ濃度で直接液体注入法による測定時、正十六烷とトルエンのピーク面積比と熱脱着注入法による測定時との差は5％以下である。 | 半峰幅、<3.6S、脱着効率> 95%（酢酸エチル 0.1 µl、100×100） | ||
全自動熱脱着試料チューブ標準添加プラットフォーム AutoS
| ||||
モデル パラメータ モデル パラメータ モデル | AutoS 50 独立的な標準化 | AutoS 50Aと熱脱着を統合した標識 | ||
液体標準品の桁数 | 16/20ビット | 16/20ビット | ||
サンプルチューブ容量 | 50ビット | 50ビット | ||
制御方法 | 独立タッチスクリーン制御 | 熱脱着メインコンソール統合制御 | ||
液体自動注入器
| 注射器の仕様 | 1,5,10.25.50,100.250.500μl | 1,5,10.25.50,100.250.500μl | |
サンプルディスクのサイズ | 16/20ビット 16/20 positions | 16/20ビット 16/20 positions | ||
溶剤ボトルの位置 | 2 | 2 | ||
廃液ボトルの位置 | 1 | 1 | ||
行ごとの注入回数 | 1 ～ 99 | 1 ～ 99 | ||
サンプリング間隔 | 0 ～ 65000S | 0 ～ 65000S | ||
最小注入量 | 0.1μl | 0.1μl | ||
最大注入量 | 500μl | 500μl | ||
最大クリーニング針回数 | 20 | 20 | ||
最大サンプリング回数 | 20 | 20 | ||
粘度遅延時間 | 0～120s | 0～120s | ||
注入前後の滞留時間 | 0～300s
| 0～300s
| ||
針挿入速度 | 高速/低速/カスタム | 高速/低速/カスタム | ||
抽出・注入速度の選択 | 高速/低速/カスタム | 高速/低速/カスタム | ||
注入モード | 通常モード/サンドイッチモード/PTVモード | 通常モード/サンドイッチモード/PTVモード | ||
サンプルインポート | 温度範囲 | 30－400°C | 30－400°C | |
キャリアガス制御 | 0-100psi | 0-100psi | ||
トラフィック | 0-200ml/min | 0-200ml/min | ||
物理条件
| 室温
| 15℃~32℃ | 15℃~32℃ | |
湿度
| 75% | 75% | ||
広い
| 300mm | 300mm | ||
深く
| 400mm | 400mm | ||
高い
| 750mm | 750mm | ||
重量
| 10kg | 10kg | ||
パフォーマンス指標 | N/A | 100ppmのオルトキシレン濃度を含むメタノール溶液1μlを用いて、10個のサンプルを調製し、%RSD≦1%とする。 | ||
製造精度 | ≤1% | ≤0.5% | ||
